Schneider Electric dodal pokročilé technologie do nejudržitelnější kancelářské budovy na světě

Vložil
Tisková zpráva
10.09.2015 08:15
Vybudovat z ekologického pohledu nejudržitelnější kancelářskou budovu světa. To byl společný cíl nizozemského developera OVG Real Estate, angažovaného v ekologickém rozvoji, a hlavního uživatele budovy, společnosti Deloitte. Technicky i vizuálně působivá budova, pojmenovaná The Edge, stojí v amsterdamské obchodní čtvrti Zuidas. Stavba oslňuje nejen architektonickým řešením, ale skrývá i komplexní řadu nejmodernějších technologií, energeticky efektivních systémů a integrovaných řešení správy budov od Schneider Electric. Budova byla ohodnocena jako Outstanding - „Vynikající“ s doposud nejvyšším skóre BREEAM 98,36%.

Inteligentní řešení SmartStruxure™

V budově je použité inteligentní řešení SmartStruxure™, prvotřídní systém Schneider Electric pro správu budov, řízený softwarem SmartStruxure™ Building Operation, včetně padesáti Automation Serverů. „Periférie kompatibilní se systémem správy budov jsou instalovány ve stropech a technických místnostech a zahrnují snímače, ventily, pohony a měřiče tepla, která poskytují informace o tepelné energii využívané budovou,“ popisuje Radko Svrdlin, obchodní ředitel Schneider Electric pro divizi EcoBuilding.

Provoz budovy je možné řídit lokálně i vzdáleně

Správci budovy The Edge jsou schopni řídit její provoz a využití energie lokálně nebo vzdáleně za účelem udržení optimálního komfortu přítomných osob. Přístup ke kritickým datům budovy je možný prostřednictvím dashboardů a pokročilého reportování. Na základě těchto informací je možné činit rozhodnutí pro optimalizaci energetického využití HVAC. Budova také využívá produkty Schneider Electric pro elektrické rozvody, které zahrnují rozvodné skříně, přípojnice, elektroměry a frekvenční měniče
The Edge využívá také dalších nástrojů pro zvýšení efektivity. Jedná se o první budovu, která využívá PoE LED osvětlení, což uživatelům umožňuje ovládat osvětlení a klima v individuálních prostorech pomocí aplikace v mobilním telefonu. Inovativní technologie nejen šetří energetické náklady, ale také poskytuje informace a analýzu dat o provozu budovy.

Odhadovaná spotřeba energie The Edge činí méně než 0,3 kWH/m2 ročně

The Edge je také budova s nulovou energetickou bilancí. Za tímto účelem jsou všechny bezokenní plochy jižní fasády vybavené solárními panely. Pro zajištění veškeré energie pro topení a chlazení je využíváno tepelné čerpadlo v hloubce přibližně 120 metrů. Dalšími ekologickými prvky The Edge je například sběr dešťové vody, nabíjecí stanice elektromobilů a ventilace spínaná dle přítomnosti osob.

Doposud nejvyšší hodnocení certifikací BREEAM -  98,36 %

Schneider Electric byl schopen se spojit přímo s developerem, koncovým uživatelem, projektantem, systémovým integrátorem a dalšími účastníky již v rané fázi projektu. Znalosti Schneider Electric v oblasti správy energie a schopnost porozumět životnímu cyklu budovy pomohla projektu The Edge získat nejvyšší hodnocení, které bylo kdy organizací Building Research Establishment (BRE®) uděleno – 98,36 % – a ocenění certifikací BREEAM® NL New Construction s výsledkem „Outstanding“ (vynikající).

•    Na odkazu níže najdete kompletní videozáznam prezentace budovy THE EDGE na konferenci Šetrné budovy 2015 v Praze. Přednáší architekt Ron Bakker (PLP Architecture) a Erik Zwaan, EcoBuilding Commercial Manager, Schneider Electric, Nizozemsko.



Přehled užitých technologií v budově THE EDGE

Inovativní technologie
•  PoE (Power over Ethernet) připojené osvětlení – LED – o 50% menší spotřeba energie
•  AHU jednotky pracující v závislosti na přítomnosti osob a koncentrace CO2
•  Topné a chladící stropy

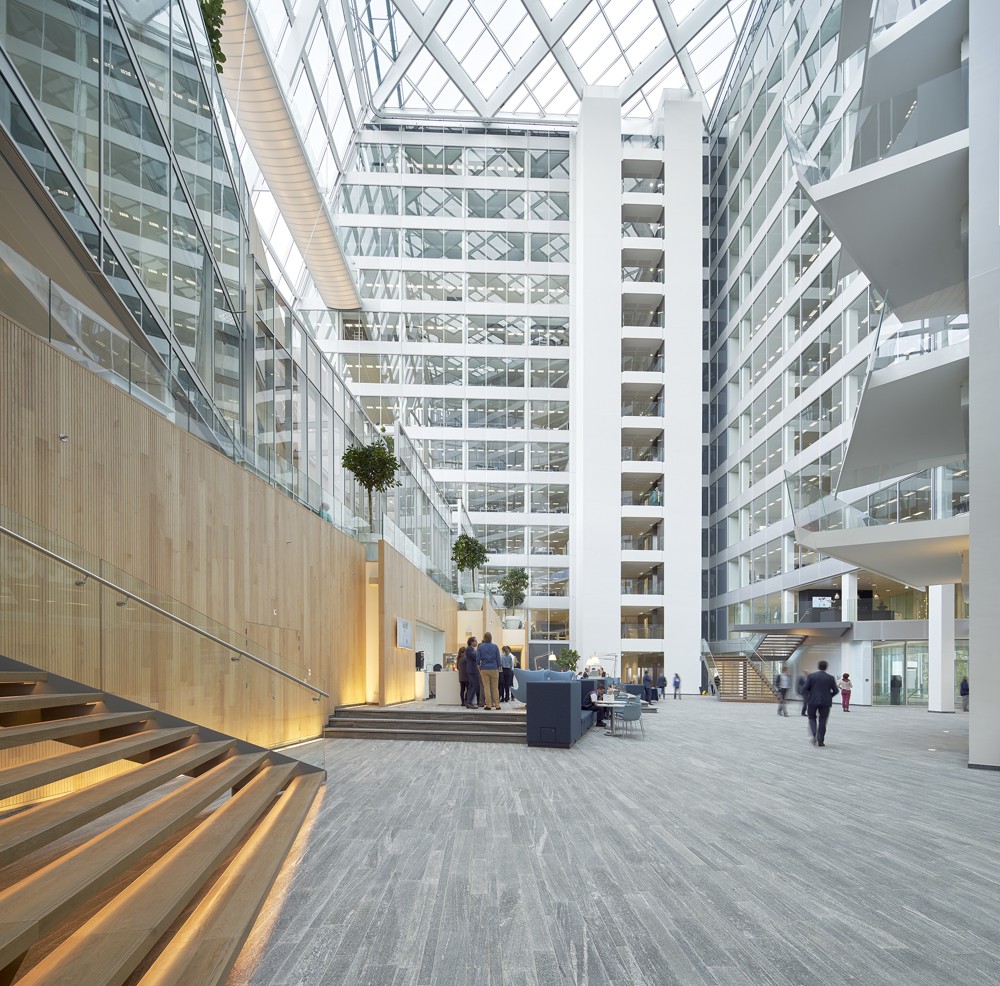

•  Atrium fungující jako zásobník energie uložené v ovzduší
•  Rotační výměníky v AHU jednotkách pro zpětné získávání energie (65% úspora energie)
•  Využití termální energie z vrtů 120 m pod povrchem země
•  Zdroj tepla - dálkové zásobování teplem jen jako záložní systém

Integrovaná technologie

•  Měření elektrické energie
•  Měření energie teplé a studené vody v distribuci k jednotlivým zařízením
•  IP backbone pro všechny technologie
•  Interakce uživatelů pomocí aplikací

Další možnosti udržitelného rozvoje

•  1.920m2 solárních panelů na budově + 4.200 m2 na dalších budovách (dohromady 818.000  kWh/rok)
•  Využití dešťové vody
•  Nízká spotřeba vody na toaletách – 4 místo 6-9 litrů při splachování
•  Redukce GWP (potenciál globálního oteplování)
•  Redukce NOx emisí

SmartStruxure řešení  – integrace backbone
•  50 automatizačních webserver podstanic
•  1400 zónových kontrolérů (regulací)
•  200 elektroměrů
•  70 měřičů tepla a chladu (kalorimetrů)
•  35 frekvenčních měničů
•  komunikace pomocí protokolů BACnet, LON, Modbus a Websevices
•  celkem 20.000 I/O datových bodů

+ tisíce připojených zařízení jako jsou energetické ventily a osvětlovací jednotky, které zajišťují chod celého systému měření a regulace
