Elektrické topné kabely chrání chodníky a okapy před sněhem a námrazou

Vložil
Tisková zpráva
19.11.2013 13:20

V zimních měsících často vyvstane nutnost chránit vnější systémy před sněhem, ledem a námrazou – nejčastěji střešních okapy, svody a úžlabí, ale i venkovní plochy (chodníky, cesty, schody apod.). Tyto požadavky se objevují jak v soukromých, tak průmyslových nebo komerčních aplikacích. Díky jednoduchosti řešení a v podstatě nulovým požadavkům na údržbu zde mají výsadní postavení elektrické topné kabely ECOFLOOR.

Kabel v okapu 150 na plast. příchytky

Z důvodů ceny se používají převážně odporové topné kabely, je však možné použít i samoregulační kabely. Odporové topné kabely mají nejkratší délku cca 8m, proto v případě požadavku na krátký kabel mohou být samoregulační topné kabely i vhodnější. Avšak i samoregulačním kabelům je nutné nadřadit regulaci. Pro běžné okapy a svody (do průměru 150 mm) se instaluje topný příkon 30-40 W/m, v nadmořských výškách blízkých 1000 m pak 60 W/m a více (po posouzení místních podmínek). Je výhodnější použít kabel s nižším příkonem a instalovat jej do okapu nebo svodu dvakrát, nebo i třikrát - je tím pokryta větší plocha - než použít výkonnější kabel a instalovat jen jednu žílu. K upevnění kabelu ve žlabu i svodu se používají plastové příchytky nebo ocelová lanka s příchytkami.

"Pilkování" střechy a okap

Proti námraze lze chránit i střechy – střešní úžlabí, okraje střech, apod. Zde se kabel obvykle instaluje tzv. 'pilkováním' a to v takových roztečích, aby plošný příkon činil cca 200 W/m², u nadmořských výšek blízkých 1000 m pak minimálně 250 W/m². Poměrně problematická je fixace kabelu na střechách. Obecně do krytin nelze provádět otvory, pájet nebo svařovat také nelze, aby nedošlo k poškození izolačních lepenek pod krytinou. Tento problém se tedy řeší u jednotlivých aplikací individuálně – např. pomocí ocelových lanek. Zajímavou alternativou je přilepení fixačních prvků (střešních úchytů 'C', plastové lišty) pomocí oboustranné lepicí pásky od společnosti 3M.

Pomocí topných kabelů lze chránit i jakoukoliv komunikační plochu – chodník, cestu, nájezdové rampy, schodiště, apod. K těmto aplikacím se používají speciální topné kabely – robustní konstrukce se slaněnou rezistencí a příkony 20-30 W/m. Vyhřívání lze provést z topného okruhu i topné rohože. U pochozích komunikací se topný prvek umisťuje do pískového lože nebo do betonové desky, u schodů, teras, apod. do lepícího tmelu. U pojízdných komunikací jednoznačně doporučujeme umístit topný prvek do betonové desky, která bude chránit topný kabel před poškozením při zatížení komunikace automobilem.

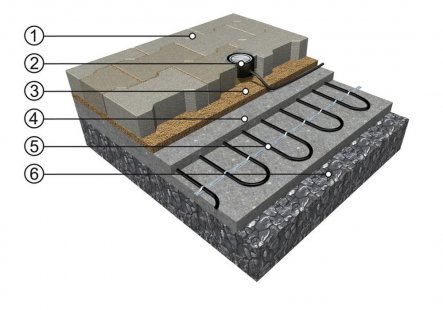

Elektrické topné kabely chrání chodníky a okapy před sněhem a námrazou - ECOFLOOR POJÍZDNÁ KOMUNIKACE 1 - Zpevněný povrch, např. zámková dlažba 2 - Čidlo vlhkosti (voda, sníh, led) 3 - Pískové lože zámkové dlažby 4 - Betonová deska (chrání topný kabel před zatížením vozidly) 5 - Topný kabel ECOFLOOR(R) MAPSV/MADPSP nebo rohož MST/MDT 6 - Pevný štěrkový podklad (makadam)

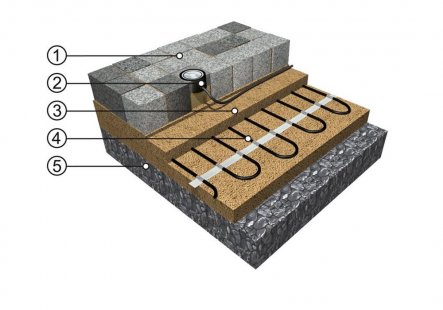

Elektrické topné kabely chrání chodníky a okapy před sněhem a námrazou - ECOFLOOR CHODNÍK 1 - Zpevněný povrch, např. dlažba 2 - Čidlo vlhkosti (voda, sníh, led) 3 - Písková zásyp a podsyp kabelu 4 - Topný kabel ECOFLOOR(R) MAPSV/MADPSP nebo rohož MST/MDT 5 - Pevný štěrkový podklad (makadam)

Pro vyhřívání venkovních ploch se instaluje plošný příkon 300 W/m². Takto vysoký výkon je nutný, aby systém mohl správně fungovat i při teplotách hluboko pod bodem mrazu. Velmi důležitá je i správná regulace, která uvede topný systém do provozu již v době, kdy nebezpečí námrazy vzniká. Tedy regulace, která snímá nejen teplota, ale i přítomnost vlhkosti ve sledované ploše. U venkovních aplikací je regulaci možné řešit třemi způsoby:

Aplikace u vjezdu do garáže

Nejspolehlivější, nejekonomičtější na provoz, ale bohužel také nejdražší na pořízení je regulace, která snímá nejen venkovní teplotu, ale také přítomnost sněhu, ledu nebo vody v místě, které je chráněno před námrazou.

Druhou variantou je řízení pouze na základě teploty. Pomocí vhodného termostatu je topný kabel sepnut v případě, že venkovní teplota klesne pod nastavenou hodnotu. Tento systém je méně přesný a spolehlivý, nedokáže například reagovat na situaci, kdy mrzne, ale není žádný sníh a topný kabel je v provozu zbytečně, na druhou stranu je zajištěno, že kabel alespoň nebude provozován při teplotách nad bodem mrazu.

Poslední možností je ruční ovládání – sepnutí kabelu tedy provede uživatel. Při tomto způsobu bohužel hrozí velmi reálné nebezpečí, že systém v praxi nebude funkční. Výsledkem budou nejen vysoké provozní náklady, ale může dojít i k výraznému zkrácení životnosti topného kabelu, pokud bude provozován při teplotách nad 10°C.

Ochrana proti sněhu vypnutá

Ochrana proti sněhu zapnutá
